国产午夜精品一区二区88影院I色戒未减除版怎么恢复200I91丨国产丨精品丨丝袜I人妻中文av无码字幕久久I奇米色AVI亚洲AV无码成人精品一区二区三区I色诱诱91I精品区一区二区三区四I91日韩色I97精品人妻系列无码人妻I97久久久久久久人妻一区二区

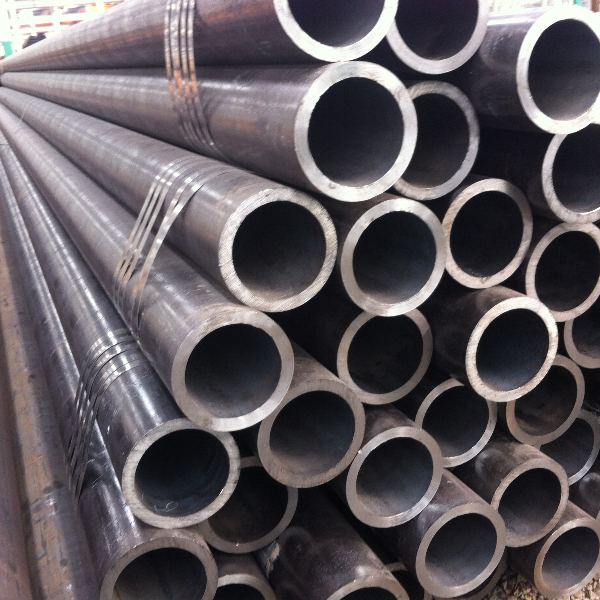

　　45#無縫管國家標準：

　　中國GB標準鋼號45;日本JIS標準鋼號S45C/S48C;德國DIN標準材料鋼號1.0503;德國DIN標準鋼號C45;英國BS標準鋼號IC45/080A47;法國AFNOR標準鋼號CC45;法國NF標準鋼號C45;意大利UNI標準鋼號C45;比利時NBN標準鋼號C45-1;瑞典SS標準鋼號1650;西班牙標準鋼號F.114;美國AISI/SAE標準鋼號1045;國際標準化組織ISO標準鋼號C45E4。

　　45#無縫管力學性能：

　　正火：850 　;

　　淬火：840 　;

　　回火：600 　;

　　抗拉強度：不小于600Mpa 　;

　　屈服強度：不小于355Mpa 　;

　　伸長率：16 [1] % 　;

　　收縮率：40% 　;

　　沖擊功：39J 　;

　　鋼材交貨狀態(tài)硬度：

　　熱軋鋼：≤229HB

　　退火鋼：≤197HB

　　45#無縫管化學成分：

　　C：0.42~0.50%

　　Si：0.17~0.37%

　　Mn：0.50~0.80%

　　P： ≤0.035%

　　S： ≤0.035%

　　Cr：≤0.25%

　　Ni：≤0.25%

　　Cu：≤0.25%

　　密度7.85g/cm3，彈性模量210GPa，泊松比0.269。

　　45#無縫管熱處理：

　　45#無縫管熱處理方法：

　　45#無縫管熱處理溫度：

　　推薦熱處理溫度：正火850，淬火840，回火600。

　　1. 45號鋼淬火后沒有回火之前，硬度大于HRC55(最高可達HRC62)為合格。

　　實際應用的最高硬度為HRC55(高頻淬火HRC58)。

　　2.45號鋼不要采用滲碳淬火的熱處理工藝。
